1xN Tab Up Magnetic RJ45 Jack
B-TOP Magnetic RJ45 Modular Jack Connectors with integrated transformer for 10/100/Gigabit in right angle tab(latch) up single/1x2/1x4 ports configuration meet IEC60603-7 performance requirements. Tab up RJ45 LAN Jack with integrated magnetics have shields with EMI fingers on top and on both sides for effective grounding. There are 3 different mechanical parts of tab up: long body(1.3 inch/C), standard body(1 inch/B) and small body(0.85 inch/A). Integrated LEDs are available in a variety of colors.
1) 10/100 Base-TX Magnetic RJ45 LAN Jack are available in three configurations: with resistors on unused pairs but without internal capacitor, with resistors on unused pairs and internal capacitor or with Full Bob Smith termination. PoE enabled, with pin 9 and pin 10 to provide power feeding.
2) Gigabit Magnetic RJ45 LAN Jack have an integrated full Bob Smith termination, and are available in two standard configurations: with the 2KV capacitor terminated on pin 10, or with the 2KV capacitor terminated to the shield. PoE and PoE+ enabled with long body type(Mech C), with extra pins to provide power feeding.
Main use: Network Interface Cards (NIC), LAN-on-Motherboard (LOM), Set-Top Box, DVD player/recorder, Switch, Hub, ADSL modem, Optical modem, Game console, IP Phone, and PC applications.
Find more tab up magnetic rj45 jack pictures in the gallery.
Product List
Click the row to view additional details. If you are viewing this page on mobile device, it is recommended to rotate the screen.
Part Number | Ports | Mech Drawing | Size | Speed | Schematic | PoE | LED | EMI Spring | Gold Plating | Temperature | Download | Note |
---|---|---|---|---|---|---|---|---|---|---|---|---|
BT50S(27-11)F4-03A-P213-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-03A | G/Y | No | 6u" | 0 - 70 | |||
B50S(27-12)F4-239-P123-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-239 | Y/G | Yes | 6u" | 0 - 70 | |||
B50S(27-13)F4-117-P213-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-117 | G/Y | No | 6u" | 0 - 70 | |||
B50S(27-16)F4-117-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-117 | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(27-18)FP4-152-P113-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | FP4-152 | PoE | Y/G | No | 6u" | 0 - 70 | ||
B50S(27-19)F4-03A-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-03A | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(27-20)F4-36A-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-36A | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(27-21)F4-42A-P113-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-42A | Y/G | No | 6u" | 0 - 70 | |||
B50S(27-22)F4-03A-P213-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-03A | G/Y | No | 6u" | 0 - 70 | |||
B50S(27-23)F5-190-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F5-190 | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(27-26)F4-36-P123-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-36 | Y/G | Yes | 6u" | 0 - 70 | |||
B50S(27-27)F4-42A-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-42A | G/Y | Yes | 6u" | 0 - 70 | |||
B50(27-30)F4-03A-P623-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | F4-03A | GY/GY | Yes | 6u" | 0 - 70 | |||
B50S(28-07)G8-85-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-85 | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-16)G8-09-P623-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-09 | GO/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-20)G8-96-P323-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-96 | G/G | Yes | 6u" | 0 - 70 | |||
B50S(28-21)G12-95-P626-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G12-95 | GY/G | Yes | 50u" | 0 - 70 | |||
B50S(28-27)G8-140-P623-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-140 | GO/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-29)G12-95-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G12-95 | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-31)G8-164-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-164 | G/Y | Yes | 6u" | -40 - 85 | |||
B50S(28-39)G8-174-P623-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-174 | G/GY | Yes | 6u" | 0 - 70 | |||
B50S(28-40)PF6-258A-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | 100M | PF6-258A | PoE | G/Y | Yes | 6u" | -40 - 85 | ||
B50S(28-42)G8-98-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-98 | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-43)G8-09-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-09 | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-45)G8-107-P123-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-107 | Y/G | Yes | 6u" | 0 - 70 | |||
B50S(28-48)G8-208-P623-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-208 | GO/Y | Yes | 6u" | 0 - 70 | |||
B50(28-49)G8-10K-A623-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-10K | GO/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-52)G8-244-P223-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-244 | G/Y | Yes | 6u" | 0 - 70 | |||
B50S(28-53)G8-09-P213-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-09 | G/Y | No | 6u" | 0 - 70 | |||
B50S(28-56)G8-208-P213-B52 | 1x1 | A | 21.35*15.9*13.5 | Gigabit | G8-208 | G/Y | No | 6u" | 0 - 70 | |||
B50(29-01)F4-100-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-100 | G/Y | No | 6u" | 0 - 70 | |||
B50(29-02)F5-190-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F5-190 | G/Y | No | 6u" | 0 - 70 | |||
B50(29-03)F4-24-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-24 | G/Y | No | 6u" | 0 - 70 | |||
B50(29-06)FP4-198-P613-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | FP4-198 | PoE | GO/Y | No | 6u" | 0 - 70 | | |
B50(29-07)F4-24-P223-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-24 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(29-15)F4-100C-P214-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-100C | G/Y | No | 15u" | -40 - 85 | |||
B50(29-18)F4-03B-P613-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-03B | GR/GR | No | 6u" | -40 - 85 | |||
B50(29-30)F4-17-P223-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-17 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(29-33)F5-190-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F5-190 | G/Y | No | 6u" | 0 - 70 | |||
B50(29-31)F4-240-P223-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-240 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(29-35)F5-83-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F5-83 | G/Y | No | 6u" | 0 - 70 | |||
B50(29-36)F4-24A-P223-B92 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-24A | G/Y | Yes | 6u" | 0 - 70 | LCP | ||
B50(29-53)F4-263-P223-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-263 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(29-59)F4-100-P613-B92 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-100 | G/GY | No | 6u" | 0 - 70 | LCP | ||
B50(29-60)F4-24-P113-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-24 | Y/G | No | 6u" | 0 - 70 | |||
B50(30-08)F4-262-P003-C52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-262 | None | No | 6u" | 0 - 70 | no shield | ||
B50(31-02)F4-42A-P003-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F4-42A | None | No | 6u" | 0 - 70 | no shield | ||
B50(36-06)F5-190-P013-B52 | 1x1 | B | 25.4*16.2*13.5 | 100M | F5-190 | None | No | 6u" | 0 - 70 | |||
B50(69-02)F4-42A-B223-B52 | 1x2 | B | 25.4*31.2*13.5 | 100M | F4-42A | G/Y | Yes | 6u" | 0 - 70 | |||
B50(69-03)F4-42A-B213-B52 | 1x2 | B | 25.4*31.2*13.5 | 100M | F4-42A | G/Y | No | 6u" | 0 - 70 | |||
B50(69-06)F4-03A-B213-B52 | 1x2 | B | 25.4*31.2*13.5 | 100M | F4-03A | G/Y | No | 6u" | 0 - 70 | |||
B50(02-02)G8-87-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-87 | G/Y | No | 6u" | 0 - 70 | |||
B50(02-05)G8-27-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-27 | G/Y | No | 6u" | 0 - 70 | |||
B50(02-06)G8-86-P613-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-86 | G/GO | No | 6u" | 0 - 70 | |||
B50(02-07)G8-93-P223-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-93 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(02-09)G8-86-P613-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-86 | GO/Y | No | 6u" | 0 - 70 | |||
B50(02-10)G8-91-P613-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-91 | GO/Y | No | 6u" | 0 - 70 | |||
B50(02-12)G8-102-P113-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-102 | Y/G | No | 6u" | 0 - 70 | |||
B50(02-13)G8-09-P213-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-09 | G/Y | No | 6u" | 0 - 70 | |||
B50(02-15)G8-09-P203-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-09 | G/Y | No | 6u" | 0 - 70 | no shield | ||
B50(02-19)G8-91-P123-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-91 | Y/G | Yes | 6u" | 0 - 70 | |||
B50(02-22)G8-91-P624-B52 | 1x1 | B2 | 25.4*16.2*13.5 | Gigabit | G8-91 | GO/Y | Yes | 15u" | 0 - 70 | |||
B50(02-23)G8-120-P223-B12 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-120 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(02-25)G8-91-P623-B52 | 1x1 | B2 | 25.4*16.2*13.5 | Gigabit | G8-91 | GY/G | Yes | 6u" | 0 - 70 | |||
B50(02-26)G8-140-P623-B52 | 1x1 | B2 | 25.4*16.2*13.5 | Gigabit | G8-140 | GO/Y | Yes | 6u" | 0 - 70 | |||
B50(02-28)G8-140-P023-B52 | 1x1 | B2 | 25.4*16.2*13.5 | Gigabit | G8-140 | None | Yes | 6u" | 0 - 70 | |||
B50(02-29)G8-98-P223-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-98 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(02-30)G8-140-P623-B52 | 1x1 | B2 | 25.4*16.2*13.5 | Gigabit | G8-140 | GO/Y | Yes | 6u" | 0 - 70 | |||
B50(02-36)G8-91-P623-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-91 | GO/Y | Yes | 6u" | 0 - 70 | |||
B50(02-37)G8-212-P625-B52 | 1x1 | B | 25.4*16.2*13.5 | Gigabit | G8-212 | GO/Y | Yes | 30u" | 0 - 70 | |||
B50(76-01)G8-81-B223-B52 | 1x2 | B | 25.4*31.2*13.5 | Gigabit | G8-81 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(76-02)G8-94-H323-B52 | 1x2 | B | 25.4*31.2*13.5 | Gigabit | G8-94 | G/G | Yes | 6u" | 0 - 70 | |||
B50(48-01)G8-81-K213-B52 | 1x3 | B | 25.4*45.15*13.5 | Gigabit | G8-81 | G/Y | No | 6u" | 0 - 70 | |||
B50(88-01)G8-09-K023-B52 | 1x4 | B | 25.4*59.4*13.5 | Gigabit | G8-09 | None | Yes | 6u" | 0 - 70 | |||
B50(88-02)G8-09-K013-B52 | 1x4 | B | 25.4*59.4*13.5 | Gigabit | G8-09 | None | No | 6u" | 0 - 70 | |||
B50(89-01)G8-09-K223-B52 | 1x4 | B | 25.4*59.4*13.5 | Gigabit | G8-09 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(89-03)G12-119-K613-B52 | 1x4 | B | 25.4*59.4*13.5 | Gigabit | G12-119 | G | No | 6u" | 0 - 70 | |||
B50(89-06)G8-94A-K323-B52 | 1x4 | B | 25.4*59.4*13.5 | Gigabit | G8-94A | G/G | Yes | 6u" | 0 - 70 | |||
B50(89-07)G8-10K-C213-B52 | 1x4 | B | 25.4*59.4*13.5 | Gigabit | G8-10K | G/Y | No | 6u" | 0 - 70 | |||
B50(150-07)GP8-15-P623-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-15 | PoE | GO/Y | Yes | 6u" | 0 - 70 | ||
B50(150-22)G8-12-P323-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | G8-12 | G/G | Yes | 6u" | 0 - 70 | |||
B50(150-53)GP12-106-P623-F12 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP12-106 | PoE | GO/Y | Yes | 6u" | 0 - 70 | ||
B50(150-57)G8-13-P623-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | G8-13 | GY/G | Yes | 6u" | 0 - 70 | |||
B50(150-58)GP8-15-P623-F12 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-15 | PoE | GY/G | Yes | 6u" | 0 - 70 | ||
B50(150-60)G8-12-P623-F12 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | G8-12 | GY/G | Yes | 6u" | 0 - 70 | |||
B50(150-68)GP8-15C-P023-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-15C | PoE+ | None | Yes | 6u" | 0 - 70 | ||
B50(150-72)G8-13-P323-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | G8-13 | G/G | Yes | 6u" | 0 - 70 | |||
B50(150-73)G8-12-P623-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | G8-12 | GO/Y | Yes | 6u" | 0 - 70 | |||
B50(150-85)GP8-15A-P113-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-15A | PoE+ | Y/G | No | 6u" | 0 - 70 | 30w | |
B50(150-86)GP8-15A-P123-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-15A | PoE+ | Y/G | Yes | 6u" | 0 - 70 | ||
B50(150-88)GP8-15-P623-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-15 | PoE | GY/GY | Yes | 6u" | 0 - 70 | ||
B50(150-90)GP8-218-P023-B52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-218 | PoE | None | Yes | 6u" | 0 - 70 | ||
B50(150-91)GP8-015-P623-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-015 | PoE | OG/Y | Yes | 6u" | -40 - 85 | ||
B50(150-92)G8-069-P023-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | G8-069 | None | Yes | 6u" | 0 - 70 | |||
B50(150-93)G8-013-P625-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | G8-013 | G/G | Yes | 6u" | 0 - 70 | |||
B50(150-94)GP8-15G-P123-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-15G | PoE+ | Y/G | Yes | 6u" | -40 - 85 | ||
B50(150-95)GP8-066-P223-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-066 | PoE+ | G/Y | Yes | 6u" | 0 - 70 | ||
B50(150-96)GP8-015-P225-F52 | 1x1 | C | 32.6*16.6*13.5 | Gigabit | GP8-015 | PoE+ | G/Y | Yes | 6u" | -40 - 85 | ||
B50(151-01)F4-27-P622-F12 | 1x1 | C | 32.6*16.6*13.5 | 100M | F4-27 | GY/Y | Yes | 6u" | 0 - 70 | |||
B50(151-02)FP4-150-P622-F12 | 1x1 | C | 32.6*16.6*13.5 | 100M | FP4-150 | PoE | G/GO | Yes | 6u" | 0 - 70 | ||
B50(151-03)FP4-150-P623-F12 | 1x1 | C | 32.6*16.6*13.5 | 100M | FP4-150 | PoE | GO/GO | Yes | 6u" | 0 - 70 | ||
B50(151-06)F4-243-P223-F52 | 1x1 | C | 32.6*16.6*13.5 | 100M | F4-243 | G/Y | Yes | 6u" | 0 - 70 | |||
B50(152-02)F4-27-P023-F52 | 1x1 | C | 32.6*16.6*13.5 | 100M | F4-27 | None | Yes | 6u" | 0 - 70 | |||
B50(157-01)G8-31-C023-B52 | 1x4 | C | 33.02*58.22*12.25 | Gigabit | G8-31 | None | Yes | 6u" | 0 - 70 |
Mechanical
![]() A | ![]() B1 |
![]() B2 | ![]() C |
Different from B1, B2 has 12.7mm distance between the plastic housing pillars.
Schematics

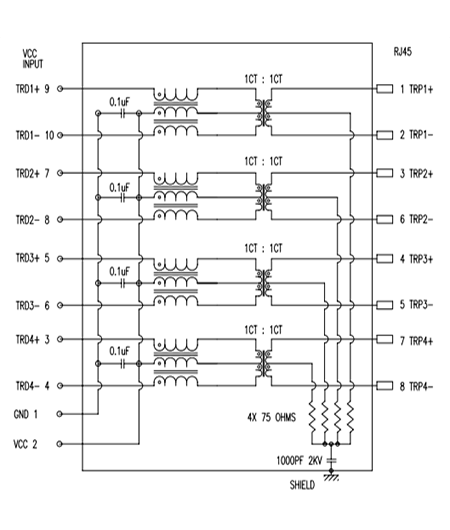

Recommended right angle tab up magnetic rj45 jack schematics.
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |
